모아보기

카프카 클러스터의 중요한 지표와 상태를 한눈에 확인할 수 있어요. 모아보기 메뉴에서는 클러스터 브로커의 상태, 토픽 및 파티션의 상태, 그리고 지연시간과 처리량과 같은 핵심 메트릭을 시간 별 그래프로 제공해요. 모든 그래프는 상단의 시간 범위를 조정하여 원하는 시간대의 데이터를 확인할 수 있어요.

카프카 > 모아보기 메뉴에서 모아보기 화면을 확인할 수 있어요.

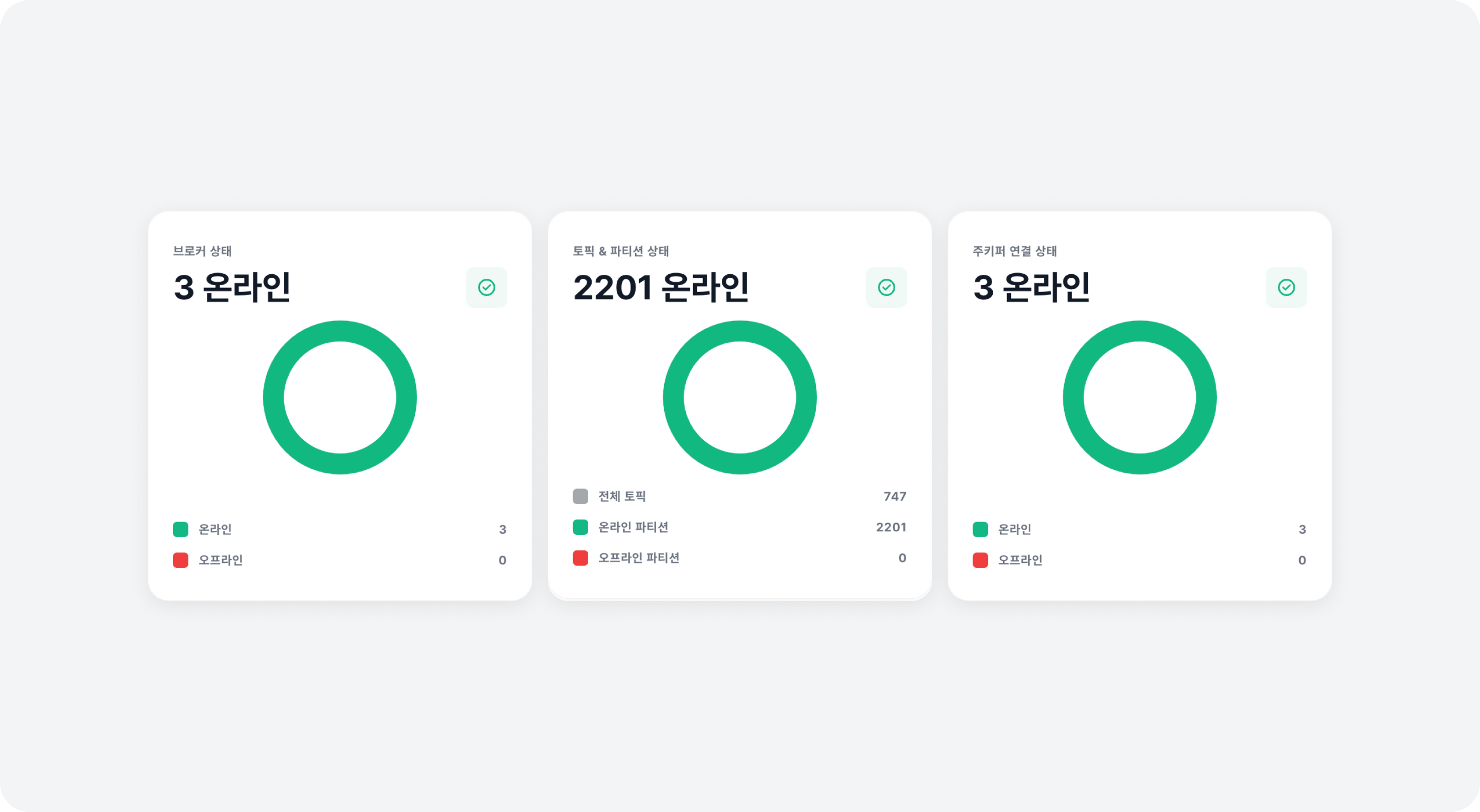

클러스터 상태 요약

구분	설명
⓵브로커 상태	클러스터 내 모든 브로커의 상태
⓶토픽 & 파티션 상태	클러스터 내 모든 토픽과 파티션의 현재 상태
⓷주키퍼 연결 상태	주키퍼 서버와의 연결 상태

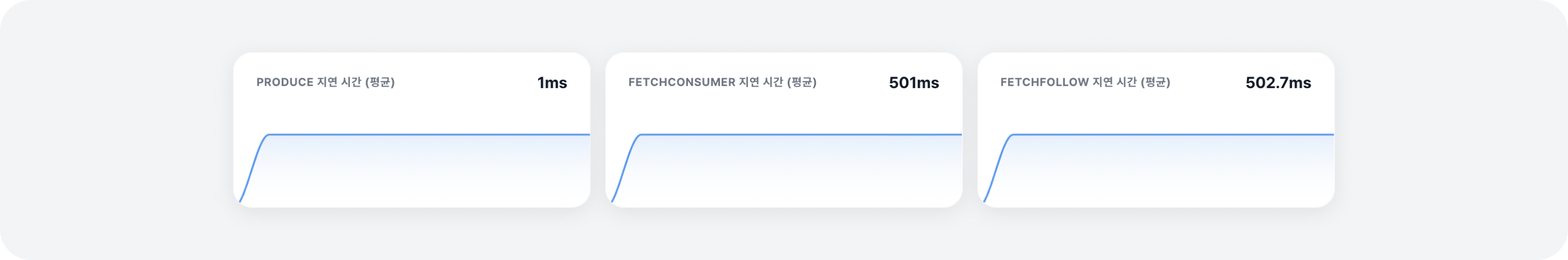

지연시간

구분	설명
⓵Produce (평균)	클라이언트가 메시지를 카프카에 보낼 때 소요되는 평균 시간
⓶FetchConsumer (평균)	컨슈머가 메시지를 카프카에서 가져올 때 소요되는 평균 시간
⓷FetchFollower (평균)	팔로워 브로커가 리더 브로커로부터 메시지를 가져올 때 소요되는 평균 시간

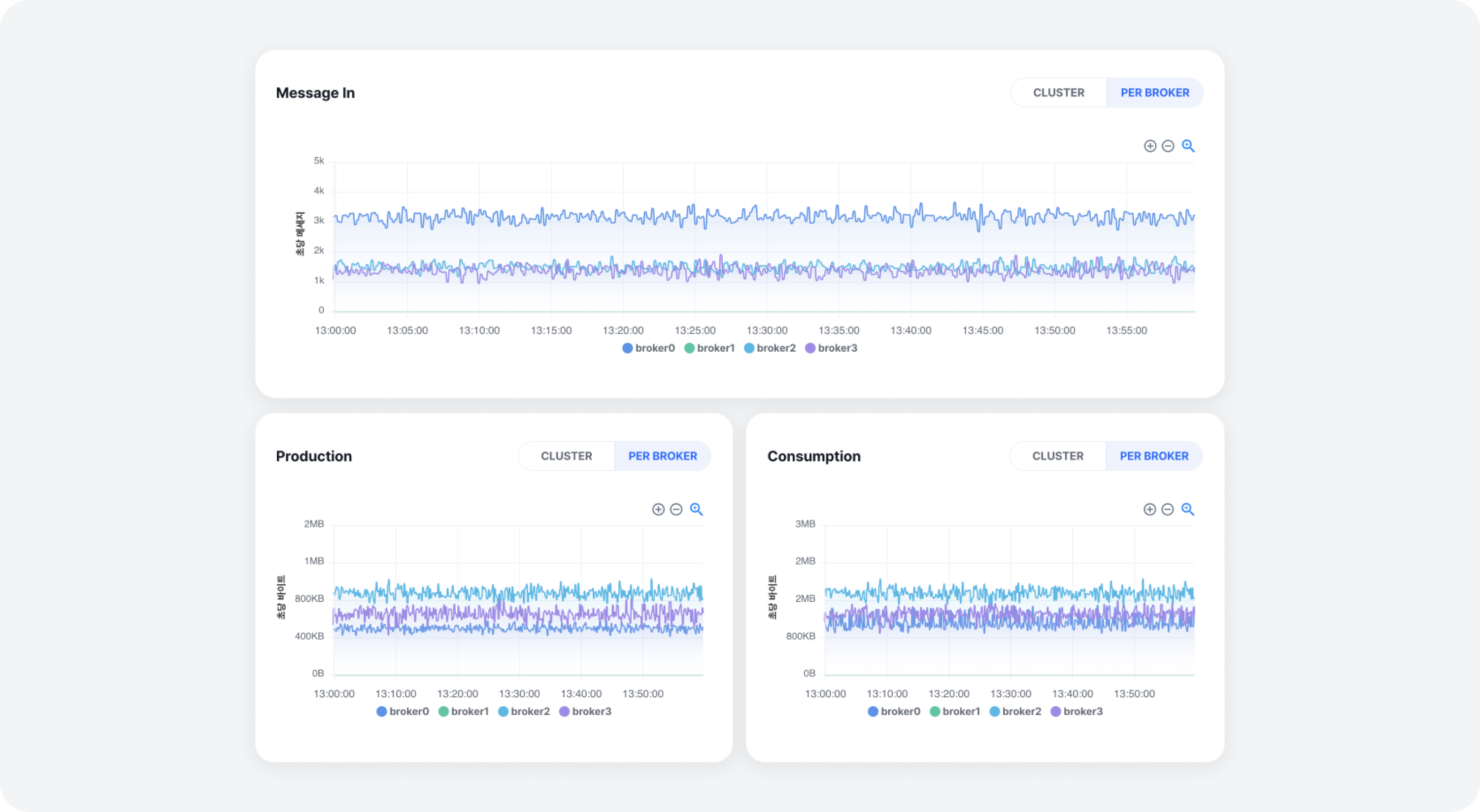

처리율

처리율은 토글을 클릭하여 클러스터 단위로 보거나 브로커 별로 볼 수 있어요. 최초의 처리율 그래프는 설치한 클러스터의 브로커가 5개 이하면 브로커 별 처리율을, 브로커가 6개 이상이면 클러스터 처리율을 그래프로 제공해요.

구분	설명
⓵ 메시지 유입량	초당 메시지 유입 개수의 히스토리 정보를 표시
⓶ 메시지 유입량 (바이트 단위)	데이터 유입 바이트 수의 히스토리 정보를 표시
⓷ 메시지 소비량 (바이트 단위)	데이터 소비 바이트 수의 히스토리 정보를 표시

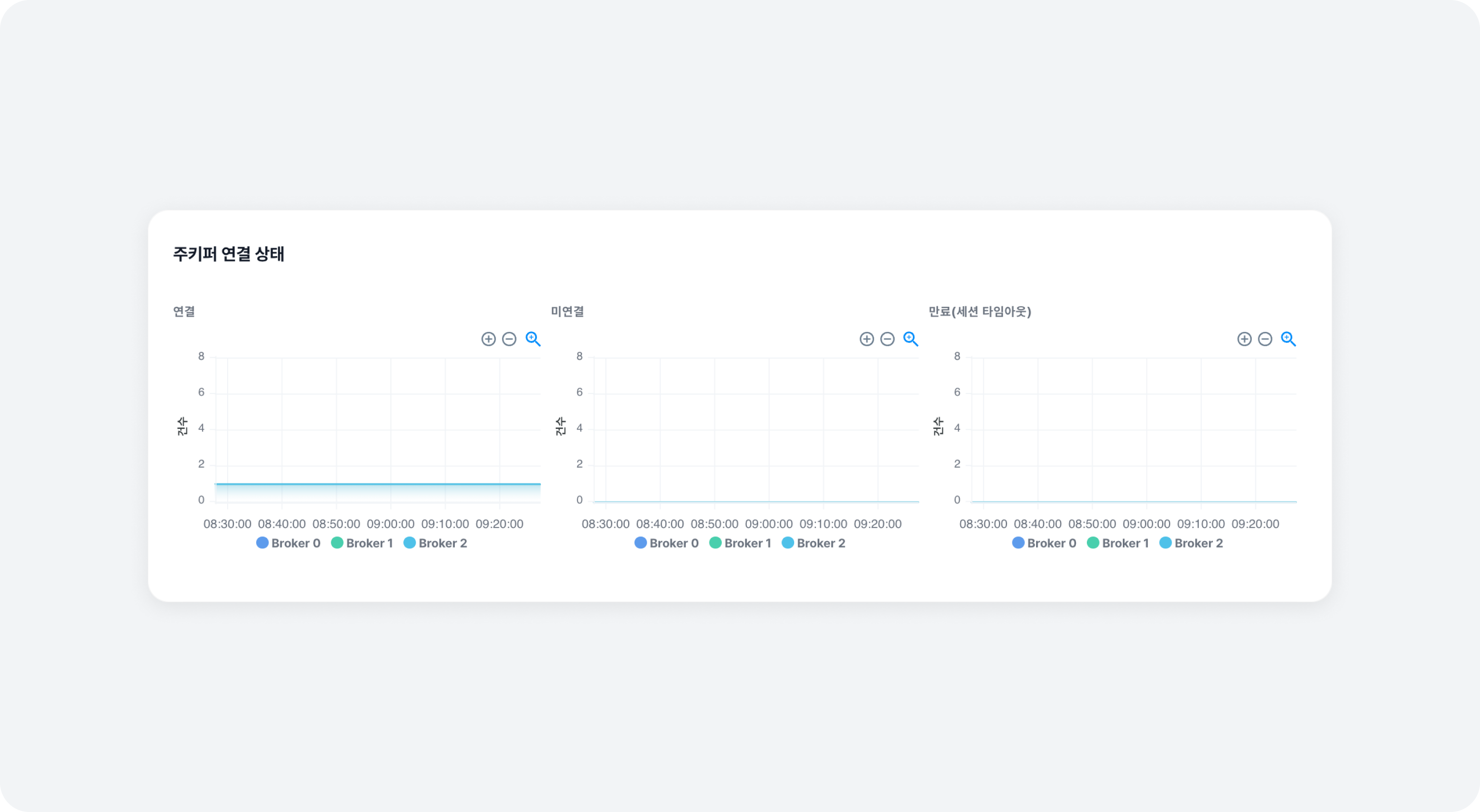

주키퍼 연결 상태

구분	설명
⓵연결	클러스터의 주키퍼와의 연결이 활성화되어 있는 상태
⓶연결 끊어짐	클러스터의 주키퍼와의 연결이 비활성화된 상태
⓷만료(세션 타임아웃)	클러스터의 주키퍼와의 연결이 만료된 상태

연결 만료

주키퍼와의 세션 또는 임시 노드 연결이 만료되었거나 유효하지 않음을 나타내요. 주키퍼 연결의 만료는 클러스터의 일시적인 문제일 수 있으며, 재연결이 필요해요.
